INTRODUCCION A LAS REDES Y CONEXIÓN EN DIRECTO Y CRUZADO DEL CABLE UTP CON EL CONECTOR RJ-45

INGENIERIA DE REDES I

Laboratorio Nº  1

Jose Luis Acho Ayala

Jose Alvaro Mamani Saucedo

joseacho77@gmail.com

mamanisaucedojosealvaro@gmail.com

Resumen

Para utilizar y entender las redes es necesario conocer previamente que protocolos utiliza, cuáles son elementos de interconexión que permiten que exista la red. El cable de red tiene tres tipos de elaboración uno con los estándares 568A en ambos extremos, el otro T568B también en ambos extremos  y por último el cruzado que utiliza estas  dos normas  en cada extremo del cable .El cable cruzado es utilizado para conectar equipos iguales  como ser PC con PC, hub con hub, switch  con switch, router con router,  etc. Un cable cruzado es aquel donde en los extremos la configuración es diferente.  El cable cruzado, como su nombre lo dice, cruza las terminales de transmisión de un lado para que llegue a recepción del otro, y la recepción del origen a transmisión del final. El cable directo se utiliza para conectar equipos diferentes, puede ser PC con hub, Hub con Router, etc.

INTRODUCCION:

Una red es un conjunto de ordenadores que cumplen las siguientes características:

1. Se encuentran interconectados mediante algún medio de transmisión y pueden intercambiar y compartir información.
2. Son autónomos, es decir, tienen cierta potencia de cálculo (pueden realizar procesado de datos) y no son controlados por otros computadores centrales.

La red más simple consiste en la conexión de dos ordenadores, permitiendo compartir ficheros, impresoras y recursos en general. A partir de aquí, la complejidad puede aumentar hasta conectar miles de ordenadores a lo largo del mundo (Internet). La complejidad de una red y su tamaño depende de las necesidades que está cubra. La forma de conectar ordenadores es variable, y puede ser básicamente, mediante cable o a través de ondas.

Una red es un conjunto de ordenadores que cumplen las siguientes características:

1. Se encuentran interconectados mediante algún medio de transmisión y pueden intercambiar y compartir información.
2. Son autónomos, es decir, tienen cierta potencia de cálculo (pueden realizar procesado de datos) y no son controlados por otros computadores centrales.

La red más simple consiste en la conexión de dos ordenadores, permitiendo compartir ficheros, impresoras y recursos en general. A partir de aquí, la complejidad puede aumentar hasta conectar miles de ordenadores a lo largo del mundo (Internet). La complejidad de una red y su tamaño depende de las necesidades que está cubra. La forma de conectar ordenadores es variable, y puede ser básicamente, mediante cable o a través de ondas.

Las redes de datos son estructuras formadas por diferentes elementos:

1. Medios físicos.  Que representan los dispositivos reales.
2. Medios Lógicos. Entre los que se encuentran los sistemas operativos de red, drivers, protocolos, etc. que permiten la comunicación.

  Ventajas de las redes

Las redes de ordenadores proporcionan a las empresas una serie de beneficios que justifican su despliegue:

Compartir programas y archivos. Los programas y sus archivos de datos se almacenan en el servidor de archivos, de forma que puedan acceder a ellos muchos usuarios de la red.

Compartir los recursos de la red. Entre los recursos de la red se encuentran las impresoras, los dispositivos de almacenamiento, etc. Es fácil justificar el coste de la adquisición de impresoras de calidad o dispositivos de almacenamiento masivo cuando un gran número de usuarios puede acceder simultáneamente a ellos.

Compartir bases de datos. Las redes son plataformas ideales para aplicaciones de bases de datos y para compartir la información.

Disminución del coste de los equipos para los puestos de trabajo. Las redes ofrecen la posibilidad de conectar puestos de trabajo de bajo coste que accedan a los recursos compartidos en servidores de altas prestaciones o compartan impresoras sofisticadas y otros periféricos.

Gestión centralizada. Lo que antes eran servidores departamentales pueden concentrarse en un único lugar, donde resulta mucho más fácil realizar las actualizaciones del hardware, las copias de seguridad del software y el mantenimiento y protección del sistema.

Seguridad. Las redes implementan mecanismos sofisticados de seguridad. Sólo las personas autorizadas pueden acceder a la red, pudiéndose restringir tanto la ejecución de determinadas aplicaciones como el acceso en un horario específico o desde ciertos equipos.

Interconectividad. Las redes modernas son vistas como plataformas a las que se puede conectar cualquier tipo de ordenador, independientemente del sistema operativo, y dar acceso al sistema a prácticamente cualquier usuario. La mayoría de los sistemas de red soportan protocolos estándar de interconexión de redes como TCP/IP, de modo que interconectan redes más allá de las redes departamentales. El soporte del protocolo TCP/IP implica que el sistema operativo puede interactuar con cualquier otro sistema operativo cliente o servidor, incluyendo sistemas UNIX, servidores y clientes Windows, etc.

Mejoras en la organización de la empresa. Los usuarios que trabajan en un departamento concreto no necesitan estar ahora en una misma localización física. Sus oficinas pueden estar situadas en lugares donde sean más útiles para la impresa. La red los une al resto de compañeros de departamento. Esta forma de organización es de especial interés en proyectos especiales donde las personas de distintos departamentos necesitan trabajar en estrecha colaboración.

FUNDAMENTO TEÓRICO

 1. Componentes de una red

Una red está formada tanto por componentes hardware como software.

Entre los componentes hardware de una red están:

1. Las tarjetas de comunicaciones que se deben instalar en todo ordenador para soportar la conexión a la red.
2. Los cables de conexión entre los diferentes equipos de la red, como servidores y estaciones de trabajo.
3. Los dispositivos de interconexión que conectan entre sí los diferentes equipos de la red.
4. Los servidores, que serán aquellos equipos que ofrecen servicios a los demás equipos conectados a la red.
5. Las estaciones de trabajo, es decir, cada uno de los ordenadores conectados a los servidores.
6. Los recursos compartidos hardware, éstos serán los periféricos interconectados en red a disposición de los usuarios: impresoras, unidades de almacenamiento, plotters o trazadores gráficos, etc.

En cuanto a los componentes software de una red cabe destacar:

1. Los programas controladores tanto de tarjetas de comunicaciones como de los equipos periféricos.
2. Los sistemas operativos de red (NOS) que la gestionan como un conjunto.
3. Los recursos compartidos software, es decir, el conjunto de aplicaciones y ficheros a disposición de los diferentes usuarios.

  2. Tipos de redes

Existen multitud de redes, cada una de ellas con unas características específicas que las hacen diferentes al resto. Podemos clasificar a las redes en diferentes tipos, atendiendo a distintos criterios.

Las clasificaciones que se ofrecen aquí son las más comunes.

- según el criterio de  la titularidad de la red pueden ser: privadas y públicas.

- según el criterio de la  topología de la red pueden ser: Malla, Estrella, Bus, Árbol, anillo, doble anillo y mixta.

- según el criterio de transferencia de la información pueden ser: conmutadas (punto a punto) y de difusión (multipunto).

- según el criterio de localización geográfica pueden ser: PAN, WAN, CAN, MAN y WAN.

2.1. Redes clasificadas por titularidad de la red

Esta clasificación atiende a la propiedad de la red, por lo que se puede hacer una división en dos tipos de redes:

Redes dedicadas o privadas: Una red dedicada es aquella en la que sus líneas de comunicación son diseñadas e instaladas por el usuario o administrador, o bien, alquiladas a las compañías de comunicaciones que ofrecen este tipo de servicio, y siempre para su uso exclusivo. Un ejemplo de este tipo de red puede ser la red local del aula de informática de un instituto.

Redes compartidas o públicas: Las redes compartidas son aquellas en las que las líneas de comunicación soportan información de diferentes usuarios. Se trata en todos los casos de redes de servicio público ofertadas por las compañías de telecomunicaciones bajo cuotas de alquiler en función de la utilización o bajo tarifas por tiempo. Pertenecen a este grupo las redes telefónicas conmutadas y las redes especiales para transmisión de datos. Ejemplos de este tipo de redes son: la red de telefonía fija, la red de telefonía móvil, las redes de fibra óptica, etc.

2.2. Redes clasificadas por la topología de red

La topología de la red está definida por la forma en que se interconectan los diferentes equipos de trabajo con uno o varios servidores en una red.  Existen varias topologías básicas de redes, cada una de ellas con sus ventajas e inconvenientes. A continuación se describe cada una de ellas indicando sus características, ventajas e inconvenientes.

Topología en bus: Esta topología une a todos los equipos por un único medio de comunicación (bus), que recorre todas las estaciones que forman la red. Todas las estaciones se encuentran conectadas directamente a través de interfaces físicas llamadas tomas de conexión a un medio de transmisión lineal o bus. Se permite la transmisión bidireccional o full-dúplex y ésta circula en todas direcciones a lo largo del bus, pudiendo cada equipo recibir o transmitir. Hay terminales a cada extremo del bus para que las señales no "reboten" y vuelvan al bus.  En esta topología, todas las estaciones disponen al mismo tiempo de la información, pero sólo la estación a la que va destinada la recibe. Por lo que hay disponer de un mecanismo para el identificación de la estación destino de los datos. Además, ya que todas las estaciones pueden transmitir a la vez, hay que implantar un mecanismo que evite que los datos de diferentes comunicaciones interfieran entre si.  Esta topología es la más fácil de instalar, siendo también de las más económicas. Si se quiere añadir una nueva estación, basta con unirla al bus.  Como inconvenientes, en caso de fallo del medio de comunicación (el cable que forma el bus y que une todos los equipos), el diagnóstico resulta muy difícil, ya que todas las estaciones se desconectan al mismo tiempo.



Topología en anillo: En esta topología todas las estaciones están conectadas formando un anillo.  La red consta de una serie de repetidores (simples mecanismos que reciben y retransmiten información sin almacenarla) conectados unos a otros en forma circular (anillo). Cada estación está conectada a un repetidor, que es el que pasa información de la red a la estación y de la estación a la red. Los datos circulan en el anillo en una sola dirección. Cuando la información llega a un repetidor,  éste tiene la capacidad suficiente como para reenviarla a su estación (si él es el destinatario de dicha información) o dejarla pasar. Cuando la información llega a la estación origen, es eliminada de la red.  Debe de haber una cooperación entre las estaciones para no solapar la información de varias estaciones a la vez.  Si se conectan al anillo gran número de estaciones, puede que el retardo del flujo sea excesivo para aplicaciones en tiempo real.  Al igual que en la topología de bus, si se presenta un fallo en el medio de comunicación, se bloquea la red totalmente. Las averías en las estaciones se resuelven montando un sistema que permita puentear el equipo averiado para poder cerrar el anillo, y permitir que la red siga funcionando.

Topología en estrella: En esta topología todas las estaciones están unidas a un nodo central, que realiza funciones de conmutación. Desde el nodo central sale el cableado para cada estación. Los equipos se comunican unos con otros a través del nodo central. Hay dos formas de funcionamiento de este nodo: 1. El nodo central es un mero repetidor de la información que le llega (cuando le llega información desde cualquier estación, la retransmite a todas las demás), en cuyo caso,  la red funciona igual que un bus; 2. El nodo central tras almacenar y analizar la información que le llega,  la reenvía hacia su destino (para ello necesita conocer datos del destino).

Topología en árbol: La topología en árbol es similar a la de bus pero se permiten ramificaciones a partir de un punto llamado raíz, aunque no se permiten bucles. Este tipo de topología permite establecer una jerarquía clasificando las estaciones en grupos según el controlador al que están conectadas. Mantiene características similares a la topología de estrella, pero reduce la longitud de los medios de comunicación (cables, repetidores) aumentando el número de nodos. Un fallo en un nodo deja incomunicados solamente a los conjuntos de nodos conectados al mismo medio de transmisión (bus).  Se adapta bien a redes conectadas a grandes distancias. No son frecuentes en redes de área local.



Topología en malla: En esta topología todas las estaciones están conectadas entre sí. Su ventaja fundamental es que es muy fiable frente a fallos, ya que si un nodo falla, sólo él queda aislado. Si una ruta entre dos nodos falla, siempre se puede encontrar un camino alternativo entre dos equipos.  Aunque depende del número de equipos que forman la red, el coste de instalación de esta topología es elevado ya que se necesitan cables para conectar todos los nodos entre sí. Admite tráficos elevados de información con retardos pequeños.

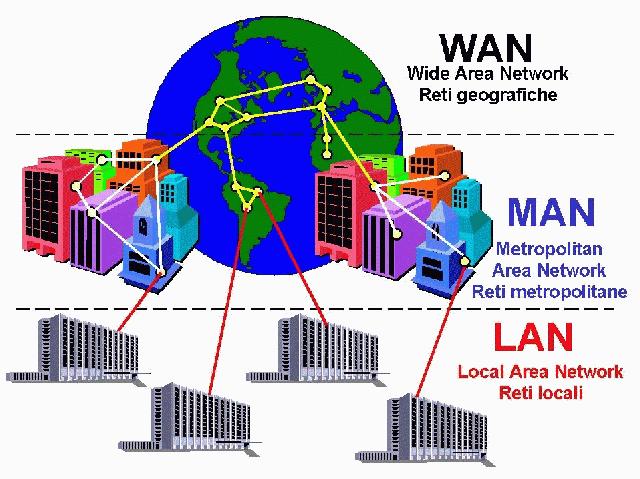

  2.4. Redes clasificadas por su localización geográfica

La localización geográfica de la red es un factor a tener en cuenta a la hora de diseñarla y montarla.

PAN. Personal Area Network.: Una red de área personal es una red que se extiende pocos metros.  Suelen ser inalámbricas y de baja velocidad.

LAN. Red de área local (LAN “Local Area Network”): Estas redes están formados por uno o varios segmentos de red conectados mediante dispositivos especiales. Son utilizadas por pequeñas y medianas empresas. Su cobertura suele abarcar como máximo un edificio. El medio de transmisión que se utiliza de forma general es el cable, aunque la transmisión también puede ser inalámbrica (WiFi). Es común que la red LAN sea propiedad de la misma entidad propietaria de los dispositivos conectados a la red, por lo que el gasto en adquisición de materiales y mantenimiento de dicha red suele ser elevado. La velocidad de transmisión es mayor en una LAN que en una red de área extensa WAN.

CAN. Red de campus: Una red de campus se extiende a otros edificios dentro del mismo campus o polígono industrial. Habitualmente, las redes de cada edificio se conectan a un tendido de cable principal. Normalmente, la empresa es propietaria del terreno por el que se tiende la línea de comunicación y tiene libertad para poner tantos cables como sean necesarios sin solicitar permisos especiales.

MAN. Red de área metropolitana (MAN “Metropolitan Area Network”): Generalmente, una MAN se extienda dentro de una misma ciudad y se haya sujeta a regulaciones locales. Puede constar de varios recursos públicos o privados, como el sistema de telefonía local, sistemas de microondas locales o cables enterrados de fibra óptica. Usualmente, una empresa local construye y mantiene la red, y la pone a disposición del público. Las redes locales se pueden conectar a la MAN y utilizarla para transferir información entre redes de otras ubicaciones de la empresa dentro del área metropolitana.

WAN Red de área extensa (WAN “World Area Network”): Estas redes permiten unir redes a través de varias ciudades, regiones, países. Son utilizadas por grandes empresas que tienen diseminada su organización a lo largo del mundo. En redes WAN la propiedad no suele ser de la empresa propietaria de los dispositivos conectados, o al menos, una fracción significativa de los recursos de la red son ajenos. Los enlaces WAN son ofrecidos por empresas de telecomunicaciones que utilizan enlaces de líneas telefónicas estándar, líneas telefónicas modificadas para ofrecer un servicio más rápido, fibra óptica, microondas o vía satélite.

3. Cable de par trenzado

El par trenzado consiste en dos cables de cobre, normalmente de 1 mm. de grosor, enlazados de forma helicoidal.

Los pares trenzados suelen agruparse en cables de mayor grosor, recubiertos o no por un material aislante. Estos cables de cobre son muy sensibles a las interferencias. Para reducir la interferencia eléctrica a los pares cercanos y a otras interferencias procedentes del exterior, los cables se trenzan dos a dos.

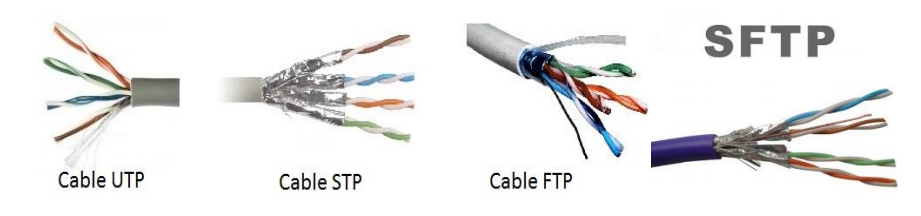

Dependiendo de la forma en que se agrupen estos pares, hay diferentes tipos de cables:

1. Pares trenzados no apantallados (UTP - Unshielded Twisted Pair) Es un cable de par trenzado sin recubrimiento metálico externo, de modo que es sensible a interferencias externas; sin embargo al estar trenzado compensa las alteraciones producidas por las líneas del mismo cable. Es un cable barato, flexible y sencillo de instalar.

La categoría 5, es uno de los grados de cableado UTP descritos en el estándar EIA/TIA 568B el cual se utiliza para ejecutar CDDI y puede transmitir datos a velocidades de hasta 10000 Mbps a frecuencias de hasta 100 Mhz. La categoría 5 ha sido sustituida por una nueva especificación, la categoría 5e (enhanced o mejorada).

1. Pares trenzados apantallados individualmente (STP - Shielded Twisted Pair).  Este cable es semejante al UTP, pero se le añade un recubrimiento metálico para evitar las interferencias externas. Por tanto es un cable más protegido, pero menos flexible que el UTP. El sistema de trenzado es idéntico al del cable UTP.
2. Pares trenzados apantallados (FTP - Fully Twisted Pair). Son unos cables de pares que poseen una pantalla conductora global en forma trenzada. Mejora la protección frente a interferencias.

Los pares sin apantallar son los más baratos pero los menos resistentes a interferencias (aunque se usan con éxito en telefonía y en redes de área local). Los pares apantallados son menos susceptibles a interferencias, aunque son más caros y más difíciles de instalar.

Dependiendo del número de pares que tenga un cable, el número de vueltas por metro que posee su trenzado y los materiales utilizados, los estándares de cableado estructurado clasifican a los tipos de pares trenzados por categorías: categoría 1 (cable paralelo), categoría 2, categoría 3, categoría 4, categoría 5, categoría 5e, categoría 6 y categoría 7.

Este tipo de medio de transmisión es el más utilizado debido a su bajo coste y la facilidad de su instalación. El cable UTP de categoría 5e es el más utilizado en las instalaciones de redes de área local con topología en estrella, mediante el uso de concentradores y conmutadores. Siendo posible alcanzar velocidades más de 100 Mbps para señales digitales. Pero cuando se sobrepasan ciertas longitudes de los cables, hay que acudir al uso de repetidores para restablecer el nivel eléctrico de la señal.

Características:

1. 4 pares trenzados sección AWG24
2. Cada par de cable esta distinguido por colores, siendo estos naranja, verde, azul y marrón
3. Aislamiento del conductor de polietileno de alta densidad, de 1,5 mm de diámetro.
4. Cubierta de PVC gris
5. Disponible en cajas de 305 m

Estándares y tipos de cable

Los cables de par trenzado siguen un código de colores para controlar en qué orden se introducen en los conectores.

El conector utilizado para el montaje de cables de par trenzado UTP es el RJ-45.

Estándares

Los estándares de cableado estructurado definen varios tipos de conexiones que se pueden utilizar a la hora de ensamblar el cable de par trenzado con el conector RJ-45, tanto en conectores macho como hembra. De todas ellas, las que más se utilizan son la ANSI/EIA/TIA-568A y ANSI/EIA/TIA- 568B. El instalador debe decidir qué norma resulta más recomendable seguir, sobre todo si ya existe cableado anterior que se quiere reutilizar. Hay que tener en cuenta que no es aconsejable utilizar las dos normas a la vez al realizar el cableado de un edificio, ya que puede dar lugar a problemas de instalación y mantenimiento. La norma ANSI/EIA/TIA-568A se suele utilizar en Estados Unidos, mientas que la norma ANSI/EIA/TIA-568B se usa en Europa.

Los cables de par trenzado UTP suelen ir engastados de fábrica (a estos cables se les llama latiguillos). Aunque si se desea montar el cableado interno de la red, será necesario engastarlos manualmente. Los conectores RJ-45 hembra se utilizan en los panales de conexiones (ver imagen de la izquierda en la figura y en las rosetas de pared (ver imagen de la derecha). Para engastar estos conectores, se utiliza una herramienta diferente a las crimpadoras de RJ-45 macho.

Conectores RJ-45 hembra (izquierda, en panel de conexión; derecha, en rosetas de red)

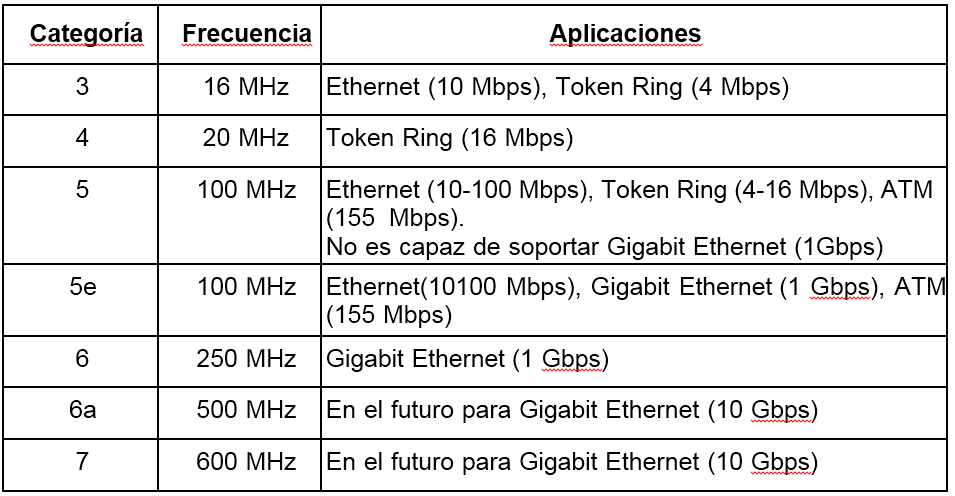

El estándar TIA/EIA 568 especifica el cable le Categoría 5 como un medio para la transmisión de datos a frecuencias de hasta 100 MHz. El Modo de Transmisión Asíncrona (Asynchronous Transfer Mode ATM), trabaja a 155 MHz. La Gigabit Ethernet a 1 GHz.

La necesidad de incrementar el ancho de banda nunca cesa, cuanto más se tenga, más se necesita. Las aplicaciones cada vez se vuelven más complejas, y los ficheros cada vez son más grandes. A medida que su red se vaya congestionando con más datos, la velocidad se va relentizando y no volverá a ser rápida nunca más. Las buenas noticias son que la próxima generación de cableado está en marcha. Sin embargo, tendrá que tener cuidado con el cableado que esté instalado hoy, y asegurarse que cumplirá con sus necesidades futuras.

Categoría 5. La TIA/EIA 568A especifica solamente las Categorías para los cables de pares trenzados sin apantallar (UTP). Cada una se basa en la capacidad del cable para soportar prestaciones máximas y mínimas. Hasta hace poco, la Categoría 5 era el grado superior especificado por el estándar TIA/EIA. Se definió para ser capaz de soportar velocidades de red de hasta 100 Mbps en transmisiones de voz/datos a frecuencias de hasta100 MHz. Las designaciones de Categoría están determinadas por las prestaciones UTP. El cable de Categoría 5 a100 MHz, debe tener el NEXT de 32 dB/304,8 mts. y una gama de atenuación de 67dB/304,8 mts, Para cumplir con el estándar, los cables deben cumplir solamente las mínimos estipulados, Con cable de Categoría 5 debidamente instalado, podrá esperar alcanzar las máximas prestaciones, las cuales, de acuerdo con los estándares, alcanzarán la máxima velocidad de traspaso de Mbps.

Categoría 5a. La principal diferencia entre la Categoría 5 (568A) y Categoría 5a (568A-5) es que algunas de las especificaciones han sido realizadas de forma más estricta en la versión más avanzada. Ambas trabajan a frecuencias de 100 MHz. Pero la Categoría 5e cumple las siguientes especificaciones: NEXT: 35 dB; PS-NEXT: 32 dB, ELFEXT: 23.8 dB; PS-ELFEXT: 20.8 dB, Pérdida por Retorno: 20.1 dB, y Retardo: 45 ns, Con estas mejoras, podrá tener transmisiones Ethernet con 4 pares, sin problemas, full-dúplex, sobre cable UTP. En el futuro, la mayoría de las instalaciones requerirán cableado de Categoría 5e así como sus componentes.

Categoría 6 y posteriores. Ahora ya puede obtener un cableado de Categoría 6, aunque el estándar no ha sido todavía creado. Pero los equipos de trabajo que realizan los estándares están trabajando en ello. La Categoría 6 espera soportar frecuencias de 250 MHz, dos veces y media más que la Categoría 5. En un futuro cercano, la TIA/EIA está estudiando el estándar para la Categoría 7, para un ancho de banda de hasta 600 MHz. La Categoría 7, usará un nuevo y aún no determinado tipo de conector.

Tipos de cable

1. Cables directos. Se utilizan para conectar dispositivos de tipo diferente (ordenador-roseta, roseta-switch). Los cables o latiguillos de cable UTP se montan engastando los conectores RJ-45 en cada uno de los extremos de cable según uno de los estándares (568A o 568B). Los dos extremos deben ser montados siguiendo el mismo estándar. Este tipo de cables se utilizan para la conexión de un ordenador a su roseta en la pared.
2. Cables cruzados.  Se utilizan para conectar dispositivos del mismo tipo (ordenador-ordenador, router-router, etc.). Cuando cada extremo del cable se engasta utilizando un estándar diferente (uno será 568A y el otro 568B), se obtiene un cable cruzado. Este tipo de conexiones se utiliza para comunicar dos equipos sin necesidad de utilizar un concentrador de cableado intermedio o en el cableado troncal cuando se  conectan concentradores o conmutadores entre sí (y no existe ningún puerto que realice ese cruce de forma automática.

3. Fibra óptica

   La fibra óptica permite la transmisión de señales luminosas. Las señales luminosas admiten frecuencias muy altas, del orden de GHz; pero lo que, la velocidad de transmisión de la fibra óptica es muy superior a la de los medios de transmisión que usan conductores metálicos (el cable de par trenzado o el cable coaxial). La fibra óptica permite una velocidad de transmisión experimental en laboratorio que sobrepasa los 50.000 Gbps (50 Tbps). El límite práctico es del orden de los Gbps.

   Dado su gran ancho de banda se pueden efectuar transmisiones de decenas de miles de llamadas telefónicas a través de una sola fibra óptica. En un principio, las redes de fibra óptica han utilizado un sistema de multiplexación por división en el tiempo (TDM) para efectuar sus transmisiones. Estos sistemas de multiplexación han llegado a velocidades de 10Gbps. Pero, con el fin de aprovechar al máximo las conducciones de fibra, se ha definido una modulación para fibra llamada multiplexación en longitud de onda o Wavalength Division Multiplexing (WDM), que consiste en introducir en la fibra no una longitud de onda sino varias. Se llegan a multiplexar 50 longitudes de onda sobre la misma fibra.

    Si a esta modulación se superpone la ya tradicional en el tiempo, se consiguen
   sistemas de transmisión mixtos que varían entre los 40 y 160Gbps.

   Además, la fibra óptica ofrece una gran fiabilidad, siendo su tasa de error mínima ya que es insensible a las interferencias electromagnéticas externas. La atenuación en el cable de fibra óptica es menor que en el par trenzado o el coaxial; por lo que la distancia entre repetidores puede ser mayor, decenas de kilómetros como mínimo.

   Un cable de fibra óptica tiene forma cilíndrica y está formado por tres secciones concéntricas: el núcleo, el revestimiento y la cubierta. El núcleo es la sección más interna, está formado por una o varias fibras muy finas de cristal o plástico. Su diámetro está entre 2 y 125µm (El grosor del cabello humano es de alrededor de 50µm). Cada fibra está rodeada por su propio revestimiento, se trata de otro cristal o plástico con propiedades ópticas distintas a las del núcleo. La separación entre el núcleo y el revestimiento actúa como un reflector perfecto confinando el haz de luz que de otra manera escaparía del núcleo. La capa más externa que envuelve a uno o varios revestimientos es la cubierta. La cubierta está hecha de plástico y otros materiales que proporcionan protección contra la humedad, aplastamientos y otros peligros.


   Su peso y diámetro la hacen ideal frente a los cables de pares o coaxiales. Normalmente se encuentra instalada en grupos, en forma de mangueras, con un núcleo metálico que les sirve de protección, ya que la fibra es muy frágil.

METODO EXPERIMENTAL

Materiales:

-3 mts de Cable par trenzado UTP  categoría 5e.

(1.5 mts para el cable directo y 1.5 mts para el cable cruzado)

-4 Conectores RJ-45

-Crimpadora

-Fundas Protectoras del RJ-45

-LAN Tester

-Alicate de Corte

-Tijeras pelacables

-Regla

Procedimientos:

Cable Directo

Se utiliza el cable directo para conectar dispositivos de tipo diferente (ordenador-roseta, roseta-swhitchs, etc.). Los cables o latiguillos de cable UTP se montan engastando los conectores RJ-45 en cada uno de los extremos de cable según uno de los estándares (568A o 568B). Los dos extremos deben ser montados siguiendo el mismo estándar. Este tipo de cables se utilizan para la conexión de un ordenador a su roseta en la pared.

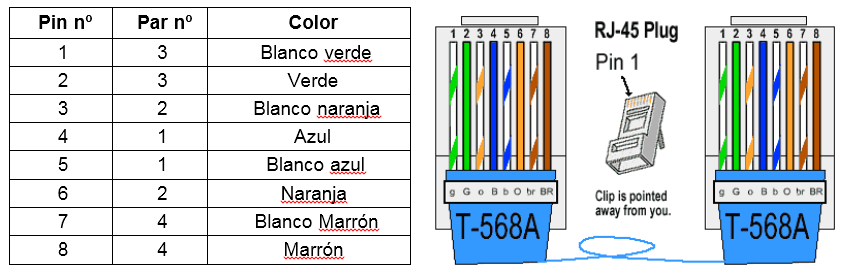

Según el estándar ANSI/EIA/TIA-568A, la forma de engastar un cable en un conector RJ-45 macho sigue el orden especificado en la siguiente tabla:

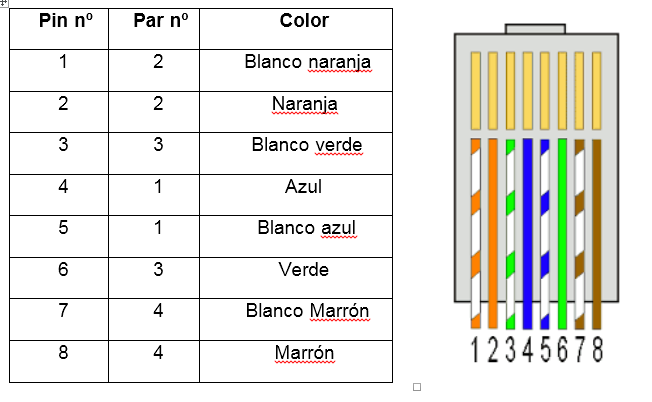

Según el estándar ANSI/EIA/TIA-568B, la forma de engastar un cable en un conector RJ-45 macho es:

El montaje del cable directo del conector RJ-45 al cable cruzado UTP en mi caso seguí la norma Según el estándar ANSI/EIA/TIA-568A con los siguientes pasos:

1. Eliminar un fragmento de la cubierta del cable UTP (medir aproximadamente 1.5 cm con la regla) utilizando el alicate de corte o bien la tijera pelacables o un estilete.2. Destrenzar los pares estirándolos con los dedos, manteniéndolos todos juntos. Colocar los Hilos en el     orden de colores que indica el estándar  ANSI/EIA/TIA-568A.

     3. Cortar los extremos de los hilos para que queden todos a la misma altura. Todos deben Estar a la                    misma altura para que ninguno de ellos quede desconectado.

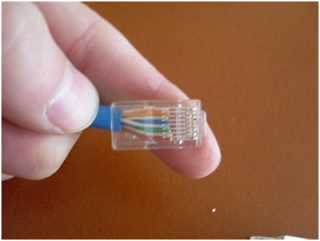

4. Introducir todos los hilos en el conector con el Jack como muestra la figura en ese orden, haciendo fuerza       para asegurar que llegan hasta el fondo. Comprobar que todos los cables choquen hasta el fondo del               conector RJ-45. Si no es así, extraer el cable y cortar los hilos hasta conseguirlo, también la cubierta del       cable debe estar debajo del seguro del RJ-45, el cual se acomodara y asegurara con la Crimpadora.

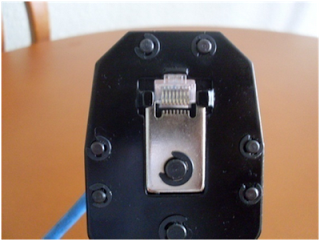

5. Cuando todos los hilos llegan hasta el fondo y pantalla protectora hace contacto con el conector, se fija el        cable con la herramienta Crimpadora, poner el Jack RJ-45 en la herramienta Crimpadora en el orificio de 8 Pines 8P, asegurarse que todo los hilos topen en el fondo del Jack para que no queden sin conexión.

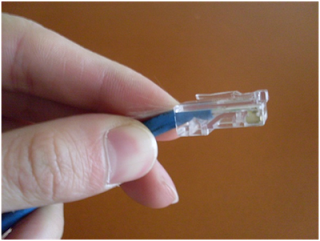

6. Cuando ya se asegura el Jack con el cable, verificar  que se hayan conectado satisfactoriamente y que la         cubierta del cable no se salga, que este bien asegurada, en caso contrario empezar de nuevo, desechando el     Jack.

7. Realizar los mismos pasos anteriores para el otro extremo del cable.

8. Por último, verificar el correcto funcionamiento del cable utilizando el LAN Tester de continuidad.

Resultados:

Al terminar de realizar los cables para la conexión directa y la conexión cruzada, procedo a utilizar el cable cruzado para poder conectar los dispositivos del mismo tipo que en mi caso son mi PC y laptop.

RECOMENDACIONES:

Antes de asegurar o crimpar:

1. Todos los hilos deben llegar al tope
2. Código de valores 568A o 568B deben estar correctos
3. Cubierta UTP dentro del conector

CONCLUSIONES:

El cableado estructurado es una forma ordenada de conectar los cables para una red, basándonos en normas y estándares EIA/TIA, establecidos a lo largo de todo el mundo, esto con el fin de establecer un orden en el mundo de la computación y las redes.

La práctica fue de mucha utilidad pues nos dio una idea de cómo las computadoras están conectadas en red, y como esta red se puede distribuir a lo largo de todas las computadoras.

BIBLIOGRAFIA:

1.  “INTRODUCCIÓN A LAS REDES”. GUILLERMO MARTIN URIA OVANDO.

2.  Puerto de red - RJ45 - LAN , características y capacidades                                                              http: //www.informaticamoderna.com

3. “APUNTES DE REDES”.                                                                                                              http: //www.ignside.net/man/redes
